隨著汽車電子化、智能化的不斷發展，汽車內部的通信需求日益增長。FAKRA（Fachkreis Automobil）是一種專為滿足汽車行業高頻傳輸標準而設計的射頻連接器系統，它在汽車通信系統中扮演著重要角色。FAKRA連接器因其卓越的性能和高度的標準化而被廣泛應用于汽車通信連接系統。

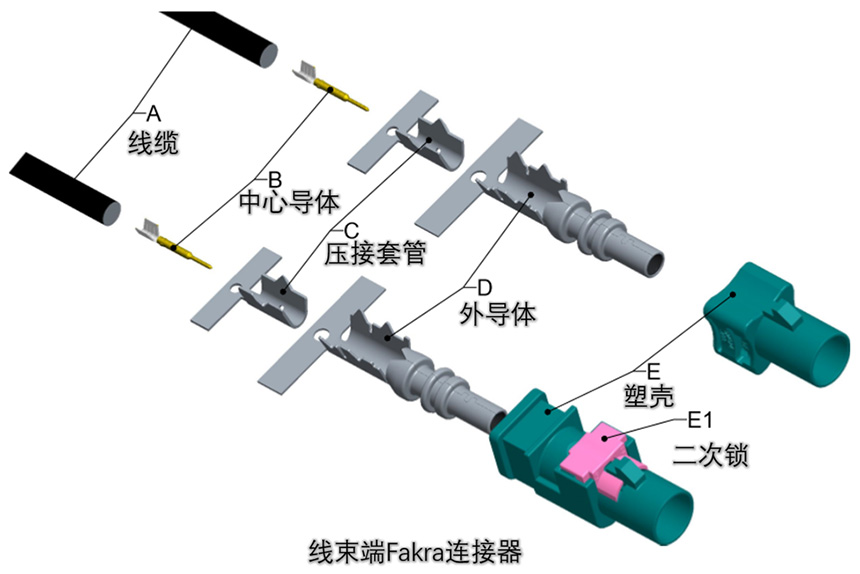

FAKRA線束
FAKRA連接器的特點：
1. 標準化接口：FAKRA連接器遵循ISO 20860-1和USCAR-17標準，確保了與全球汽車制造商的兼容性。
2. 顏色編碼：為了簡化安裝過程并防止錯誤連接，F(xiàn)AKRA連接器采用了獨特的顏色編碼系統，每種顏色代表不同的應用和功能。

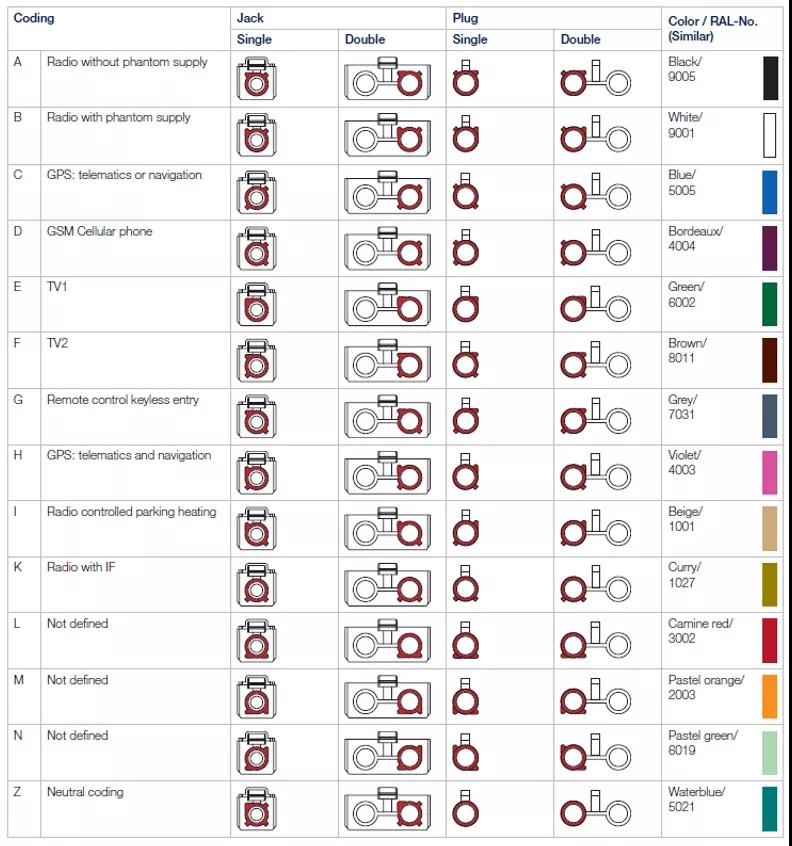

FAKRA線束顏色編碼與行業應用
Coding A：無幻影支持的DAB(數字音頻廣播)/無線電設備。塑殼顏色為黑色。
Coding B：有幻影支持的DAB/無線電設備。塑殼顏色為白色。
Coding C：GPS全球(衛星)定位系統。塑殼顏色為藍色。
Coding D：GSM手機全球移動通信系統。塑殼顏色為葡萄紫。
Coding E：電視1。塑殼顏色為綠色。
Coding F：電視2。塑殼顏色為棕色。
Coding G：遠程控制/無鑰進入系統，塑殼為灰色。
Coding H：GPS，塑殼為紫色。
Coding I：無線電控制停車加熱，塑殼為米色。
Coding K：具有中頻(IF)的無線裝置。塑殼顏色為咖喱黃。
Coding L， M ， N ：未定義。塑殼顏色分別為：胭脂紅，粉橙色，粉綠色。
Coding Z：中性編號。塑殼為水藍色。
3. 高頻傳輸性能：這些連接器支持高達6 GHz的頻率，適用于現代汽車中的GPS、衛星無線電、藍牙和其他高頻應用。
4. 二次鎖定機制：FAKRA連接器設計有二次鎖定機制，確保連接穩固并且抗振動，非常適合惡劣的汽車環境。
5. 多樣化的設計：FAKRA連接器提供直式和彎式版本，以及帶有不同長度和類型線材的線束，滿足不同安裝需求。
1. 車載導航系統：FAKRA線束常用于連接GPS天線，提供穩定的信號傳輸，確保精準的定位和導航。
2. 車載娛樂系統：用于衛星無線電、地面數字音頻廣播（DAB）天線的連接，提供優質的音視頻體驗。
3. 車載通信系統：支持車載電話、WiFi、LTE等通信模塊，確保車輛與外界的順暢通信。
4. 遠程傳感和控制系統：例如胎壓監測系統（TPMS）和遠程啟動系統等的信號傳輸。
5. 先進駕駛輔助系統（ADAS）：如車距控制雷達和后視攝像頭，F(xiàn)AKRA線束提供核心的數據傳輸功能。

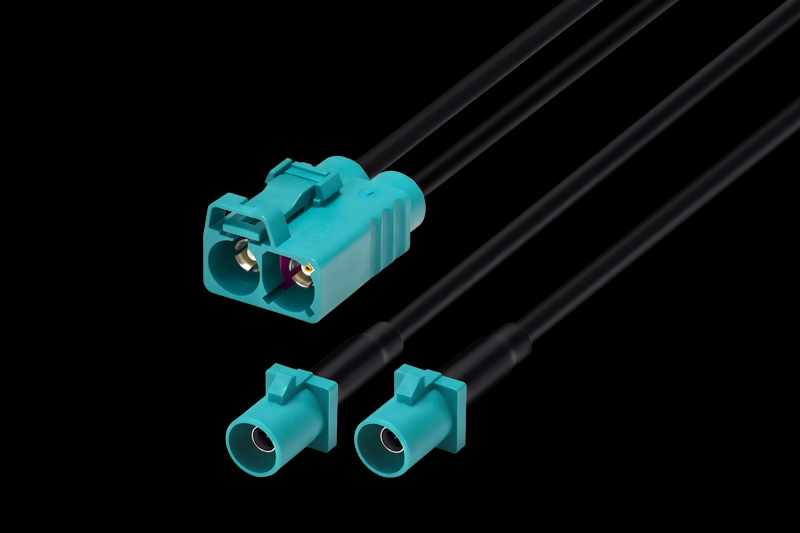

FAKRA同軸線
FAKRA線束的未來發展：
隨著5G技術的推進和車聯網（V2X）技術的發展，F(xiàn)AKRA線束將面臨更高的性能要求。未來的FAKRA連接器可能需要支持更高的傳輸速率和更低的延遲，以適應自動駕駛和車輛之間實時通訊的需求。此外，隨著汽車設計趨向緊湊化，F(xiàn)AKRA連接器和線束也需要更加小型化和集成化，以便在空間受限的環境中運用。

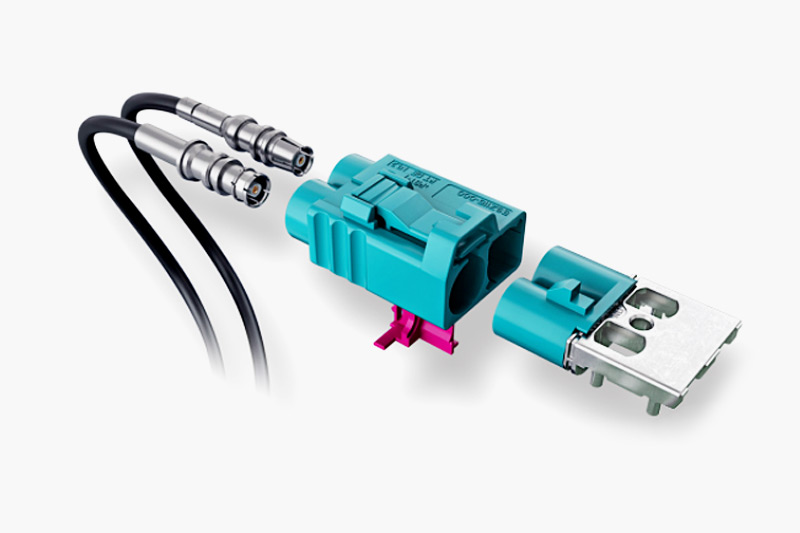

日精智能 FAKRA線束自動化生產線 >
日精智能FAKRA自動化生產線，是主要面向車載通訊系列的同軸線束自動化加工設備。整條生產線采用模塊化結構設計及精密伺服驅動機構，數控人機交互系統，各工作站模塊可獨立工作，支持非標定制，可靈活擴展多項附加功能。旋轉式精密切剝，搭載多個CCD視覺定位和檢測，中心端子的導入采用機器人配合高精密的雙伺服端子的精密壓接。設備可廣泛應用于車載通訊、車聯網、廣播天線、音響設備、影像系統、自動駕駛和安全輔助系統等領域的FAKRA同軸射頻線束自動化加工，從裁線，剝皮，翻編織網，壓接中心端子，壓接外導體，電性能測試，CCD全檢，實現全自動化生產，整個生產工藝流程穩定，效率高，可大幅提高產品一致性，省時省力省人工。

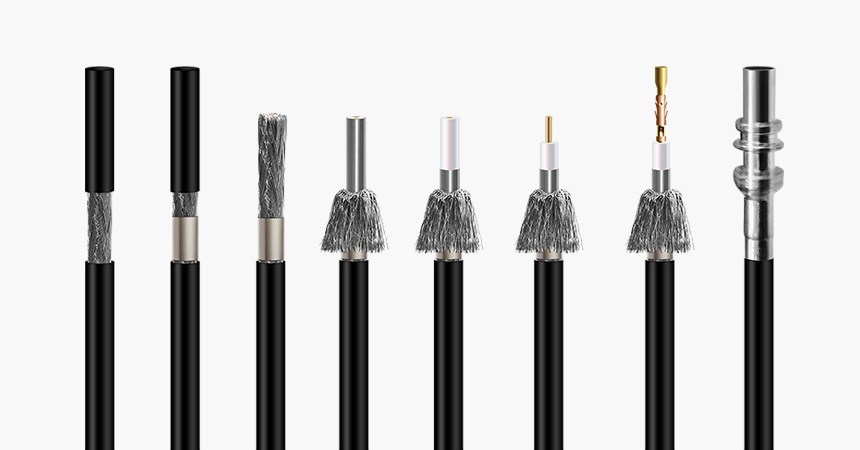

日精智能FAKRA線束工藝流程
總之，F(xiàn)AKRA線束作為汽車行業內部通信的關鍵組件，其高標準的設計和可靠的性能使其成為汽車制造商的首要解決方案。隨著汽車技術的不斷進步，F(xiàn)AKRA線束也將繼續演變，以滿足未來更為復雜的通信需求。關注日精智能，了解更多線束自動化設備。
